广州国际金融中心中央空调设计方案

广州国际金融中心中央空调设计方案
2018-08-29 10:37:00来源:广州市中南机电工程有限公司编辑:niuchuang 分享到: 转发到新浪微博 腾讯微博

广州国际金融中心这座集超甲级写字楼、超五星级酒店、高级商场、酒店式服务公寓、商务宴会和会议中心于一体的大型城市综合体,从项目2005年中标开工、2007年地上工程动工、2008年主体结构封顶、2009年启动全球招商、2010年试运营、2011年写字楼开业进驻,到20129月全面开业并于同年成功注入越秀房地产信托基金,成为越秀集团由项目传统开发模式向“开发+运营+金融”高端发展模式进行转型的标杆。



广州国际金融中心中央空调设计方案



总体规划布局组成



由主塔楼(103层),套间式办公楼北翼、南翼,以及它们的裙楼和地下室组成。



主塔楼:智能化超甲级写字楼位于主塔楼的下部(1~66层),面积17.4万平方米。四季酒店位于主塔楼的上部(67~100层),酒店大型宴会厅、多功能厅、会议中心等空间位于裙楼的南侧,面积9.1万平方米。顶部设直升机平台。



套间式办公楼:分为南北两翼,共28层。面积4.8万平方米。



裙楼:商城(友谊集团)位于裙楼及地下1层、地下1层夹层北侧,面积4.4万平方米。



地下室空间:除地下1层,地下1层北侧仍有部分商业外,其余为酒店后勤用房、设备机房和地下停车库。停车位1700个。



空调系统设计



国金项目系统总冷荷52160kw,总热负荷4650kw,总空调面积约35万㎡,根据使用特性分为三个主要的空调系统:



主塔办公部分空调系统:采用VAV变风量智能空调系统,总装机冷负荷40800kw,热负荷1350kw,负担1~66层办公部分,地下一层~五层裙房商业、餐饮、会议部分。



主塔酒店部分:采用风机盘管新风空调系统,总装机冷负荷5200kw,热负荷1760kw,负担67~103层五星级酒店部分,采用四管制系统。



附楼套间式办公室,采用VRV变制冷机流量多联式空调系统。总装机冷负荷6160kw,热负荷1540kw





空调专业节能设计



1.热回收设计



a.空调系统设计在主塔办公新排风系统、会议中心新排风系统,采用热回收技术,回收排风冷量为新风预冷。



b.在酒店空调系统选用带有热回收冷水机组回收冷凝热,为生活热水预加热。



c.在公寓及酒店的室内泳池采用热回收一体化空调机组。



2.冷凝水回收设计



a.将空调末端设备的冷凝回收集中做为冷却塔的补水,即节约补水量,又降低冷却水温度,提高冷水机组的能效比。

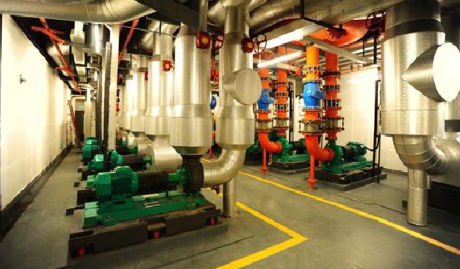

酒店<a href='/product/' class='keys' title='点击查看关于中央空调的相关信息' target='_blank'>中央空调</a>冷凝水回收设计


3.VAV变风量设计



a.主塔4~65层办公室在设计上采用VAV变风量及变频调节的组合式空调器,空调系统将根据室内的温湿度要求自动调节送风量,同时结合不同朝向、内外分区设计,便于系统节能。



4.二级泵变水量设计



a.主塔办公部分空调系统采用二级泵变流量设计,二级泵根据用户使用性合理分区,合理选用水泵扬程,减少水泵运行的能耗。

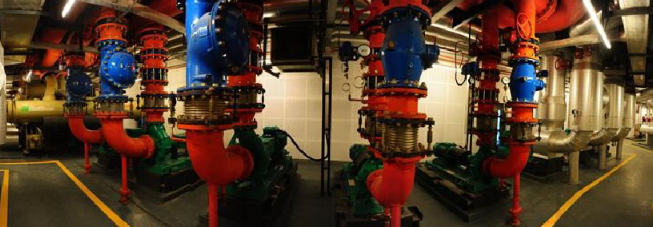

酒店<a href='/product/' class='keys' title='点击查看关于中央空调的相关信息' target='_blank'>中央空调</a>二级泵变水量设计



5.过度季增加新风量运行



a.在新风系统设计配合建筑设计,增加新风井及新风口的面积,在过渡季节(主要11~2月间),增加新风量运行,利用室外温度较低的干燥的空气消除室内余热,减少制冷系统的能耗。



b.同时可根据室内CO2的浓度控制新风量,可节省不必要的新风负荷。



酒店中央空调过度增加新风量运行



6.采用高能效比的制冷机组,冷水冷却大温差设计,冷水采用5~12℃,冷却水采用32~40.

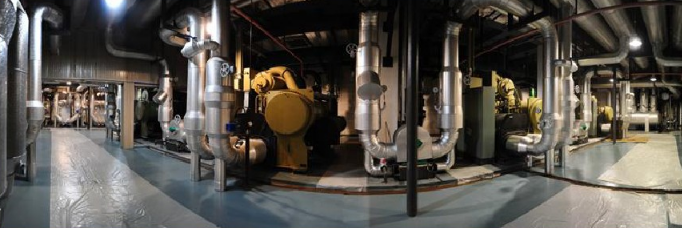

酒店<a href='/product/' class='keys' title='点击查看关于中央空调的相关信息' target='_blank'>中央空调</a>高能效比制冷机组


7.空调系统环保设计



a.通过室内CO2浓度控制新风量,即可保证室内人员对新风的要求,又可省运行能耗。



b.采用光催化媒技术杀菌,在室内空气循环处理设置中均采用上述技术,保证室内空气的品质。



c.采用初、中效过滤器保证室内空气质量。



酒店<a href='/product/' class='keys' title='点击查看关于中央空调的相关信息' target='_blank'>中央空调</a>空调系统环保设计
